一、結構與工作原理：

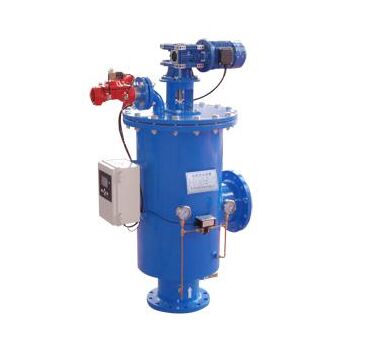

全自動清洗過濾器由罐體、過濾柱、反沖洗結構、減速機、電動閥門、差壓控制器和電控箱等幾部分組成。罐體內的橫隔板將其分為上下兩室，上部為清水區，下部為渾水區，兩者完全隔開，橫隔板上安裝有若干個不銹鋼過濾柱。待處理原水經入口進入渾水區，由下向上經橫隔板上的布水孔進入過濾柱的內腔。大于過濾柱縫隙的雜質被截留，清水穿過縫隙進入清水區。所有經過濾柱濾過的液體在清水區內匯合，從出口流出。
當雜質在過濾柱內積累到一定厚度時，會使清水區與渾水區之前產生壓力差，這時可由差壓控制器自動控制反沖機構啟動，也可手動啟動反沖洗系統，將濾渣除去。
二、性能特點：
1、自清洗功能：本機利用自身過濾出的清水，自清洗過濾柱，不需要拆下過濾柱清洗，也不需要另外配置清洗系統。
2、連續供水功能：本機罐體內裝有若干個過濾柱同時工作，反沖洗時逐個清洗每一個過濾柱，其它過濾柱仍在繼續工作， 從而實現連續供水。
3、自動反沖洗功能：本機通過差壓控制器監測清水區與渾水區的壓力差，當壓力差達到設定值時，差壓控制器輸出信號，由電控箱控制反沖洗機構啟動和關閉，實現自動反沖洗。
4、高精度可靠過濾：本機過濾柱是用梯形截面的不銹鋼絲纏繞焊接在多棱骨架上制成，強度高、耐腐蝕。每相鄰兩根鋼絲之間形成精密的過濾縫隙和面向液體方向的v形區，收集大于縫隙的顆粒，形成一個過濾層，從而使過濾精度進一步提高。v形區還提供了適當?shù)尼尫沤嵌�，便于在反沖洗時能將雜質順利排除。
5、過濾面積大：本機在罐體全空間內配有若干個過濾柱，充分利用了過濾空間，有效過濾面積一般為入口面積的3～5倍，反沖洗頻率低，阻力損失小，并且顯著縮小了過濾器的體積。
6、反沖洗機構可靠：本機罐體分為清水區和濁水腔，反沖洗吸盤和過濾柱分裝在兩個室內，兩室之間由隔板隔開，吸盤緊靠在光滑的隔板上，由于不與雜質接觸，使反沖洗機構可靠耐用。
7、運行安全：本機設計有安全保護離合器，以保護本機在反沖洗工作中遇到超負荷阻力時，能及時切斷動力，保護機構免遭破壞。
三、技術參數：
1、公稱壓力等級：1.6mpa、1.0mpa、0.6mpa
2、過濾精度范圍：
全自動清洗過濾器由罐體、過濾柱、反沖洗結構、減速機、電動閥門、差壓控制器和電控箱等幾部分組成。罐體內的橫隔板將其分為上下兩室，上部為清水區，下部為渾水區，兩者完全隔開，橫隔板上安裝有若干個不銹鋼過濾柱。待處理原水經入口進入渾水區，由下向上經橫隔板上的布水孔進入過濾柱的內腔。大于過濾柱縫隙的雜質被截留，清水穿過縫隙進入清水區。所有經過濾柱濾過的液體在清水區內匯合，從出口流出。
當雜質在過濾柱內積累到一定厚度時，會使清水區與渾水區之前產生壓力差，這時可由差壓控制器自動控制反沖機構啟動，也可手動啟動反沖洗系統，將濾渣除去。
二、性能特點：
1、自清洗功能：本機利用自身過濾出的清水，自清洗過濾柱，不需要拆下過濾柱清洗，也不需要另外配置清洗系統。
2、連續供水功能：本機罐體內裝有若干個過濾柱同時工作，反沖洗時逐個清洗每一個過濾柱，其它過濾柱仍在繼續工作， 從而實現連續供水。
3、自動反沖洗功能：本機通過差壓控制器監測清水區與渾水區的壓力差，當壓力差達到設定值時，差壓控制器輸出信號，由電控箱控制反沖洗機構啟動和關閉，實現自動反沖洗。
4、高精度可靠過濾：本機過濾柱是用梯形截面的不銹鋼絲纏繞焊接在多棱骨架上制成，強度高、耐腐蝕。每相鄰兩根鋼絲之間形成精密的過濾縫隙和面向液體方向的v形區，收集大于縫隙的顆粒，形成一個過濾層，從而使過濾精度進一步提高。v形區還提供了適當?shù)尼尫沤嵌�，便于在反沖洗時能將雜質順利排除。
5、過濾面積大：本機在罐體全空間內配有若干個過濾柱，充分利用了過濾空間，有效過濾面積一般為入口面積的3～5倍，反沖洗頻率低，阻力損失小，并且顯著縮小了過濾器的體積。
6、反沖洗機構可靠：本機罐體分為清水區和濁水腔，反沖洗吸盤和過濾柱分裝在兩個室內，兩室之間由隔板隔開，吸盤緊靠在光滑的隔板上，由于不與雜質接觸，使反沖洗機構可靠耐用。
7、運行安全：本機設計有安全保護離合器，以保護本機在反沖洗工作中遇到超負荷阻力時，能及時切斷動力，保護機構免遭破壞。
三、技術參數：
1、公稱壓力等級：1.6mpa、1.0mpa、0.6mpa
2、過濾精度范圍：
3、固有阻力損失（壓力損失）：0.02mpa
4、反沖洗耗水量：3～5t/h
5、每次反沖洗時間：3～10分鐘可調（視堵塞程度定）
6、每兩次反沖洗時間間隔：0～24小時可調（視雜質含量定）
7、差壓設定范圍：0.02～0.16mpa
8、工作水的壓力應大于或等于0.3mpa
4、反沖洗耗水量：3～5t/h
5、每次反沖洗時間：3～10分鐘可調（視堵塞程度定）
6、每兩次反沖洗時間間隔：0～24小時可調（視雜質含量定）
7、差壓設定范圍：0.02～0.16mpa
8、工作水的壓力應大于或等于0.3mpa
